    乐控仪表ZSHO-16B气动活塞式O型切断阀

    产品型号: ZSHO-16B
    品  牌: 乐控仪表
    • ≧1 台
      ¥800.00
    所 在 地: 浙江杭州富阳市
    更新日期: 2024-11-02
    详细信息
     品牌:乐控仪表  型号:ZSHO-16B  结构形式:浮动球直通式
     材质:不锈钢  连接形式:法兰  公称通径:DN25 mm
     适用介质:水;蒸汽;油品;弱酸碱介质;氨气;氮气;氢气;液化气;空气  压力环境:高压  工作温度:高温
     驱动方式:气动  流动方向:单向  标准:国标
     零部件及配件:执行器  用途:截止  类型:二通式
     作用对象:压缩机  用途:截止  类型:二通式

    一、产品介绍:

      ZSHO-16K气动活塞式O型切断阀是气动单元组合仪表中的执行器产品,一般与电磁阀等气动元件组合使用。一种转角为90°的旋转阀门。配用齿轮齿条式执行机构,具有密封性能优良,流通力大,流阻系数小,结构简单、输出力矩大等特点。球阀分单作用和双作用两种型号。单作用的优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于开启或关闭位置。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、航天、造纸、给排水等控制领域中。

      阀体密封结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(-60~450℃)场合。气动O型球阀广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启,以达到生产过程按一定程序进行。

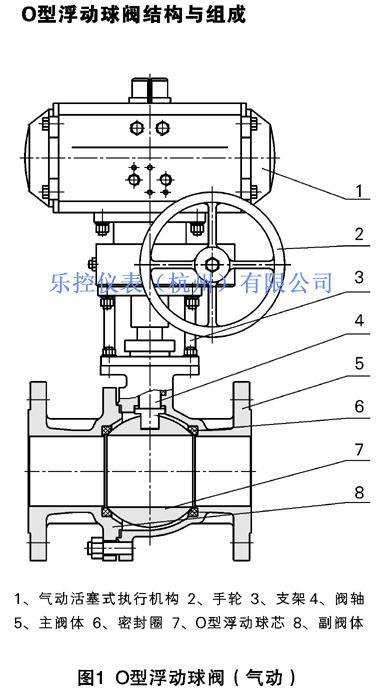

      ZSHO-16K气动活塞式O型切断阀主要由气动活塞式执行机构,切断型球阀、两部分组成。根据用户需要,也可在执行机构和切断阀之间配置手轮机构,其结构见图一。

      当气动执行机构接受到来自调节仪表的信号,带动阀杆、球芯作旋转运动,使阀由开(关)的位置转到关(开)的位置,达到对管道内介质流通、切断的控制。


    二、特点:

      阀体为整体结构,且没有下阀盖(只设底密封垫圈),阀芯设有上、下套导向,工作稳定;阀座由螺纹套紧密贴合在阀芯上,压紧力及与阀芯相对位置可调整,确保阀座、阀芯紧密配合,减小泄漏量;阀芯表面经磨削加工,部分或全部堆焊司太莱合金,增加表面硬度,提高使用寿命;阀座由两种不同材质制作,能适应不同温度范围的需要。


    三、气动球阀按结构形式的分类:

    1、浮动球阀

      浮动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动气动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。

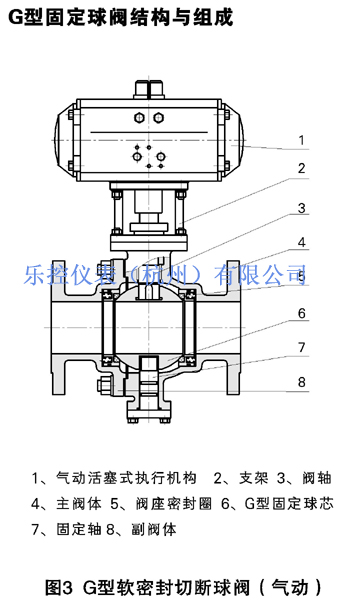

    2、固定球球阀

      固定球球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少气动球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。

    3、弹性球球阀

      弹性球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。气动球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。





    四、主要技术参数和性能

    公称通径DN

    DN8~450mm

    公称压力

    1.6、4.0、6.4MPa、ANSI150、300、JIS10、20K

    适用介质

    水、石油、酸类、醋酸类、粘性流体、浆料、强氧化性介质等

    介质温度

    -40~+180℃    -40~+350℃

    泄漏量

    0符合ANSIB16.104   5级标准

    球体转角

    90°

    阀体材质

    ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF3(M)、CF8(M)

    阀座材料

    聚四氟乙烯(常温)、特制PPL(高温)

    防爆级组

    d11BT4(d2c4)(可供普通型、防爆型二种规格)

    电磁阀电源

    220VAC、24VDC

    气源压力MPa

    0.4~0.7MPa

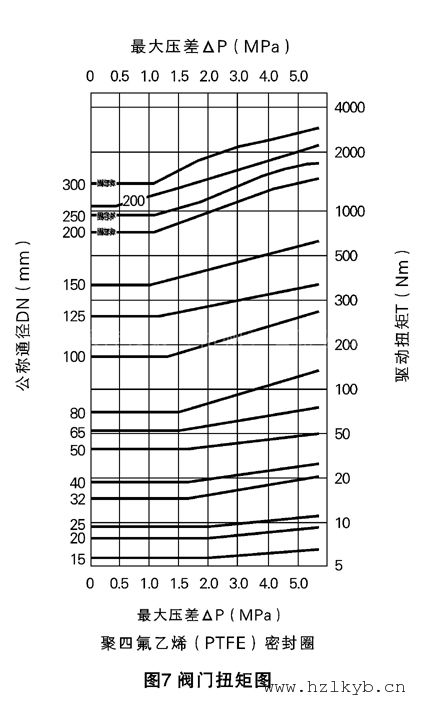

    五、气动球阀的扭矩:

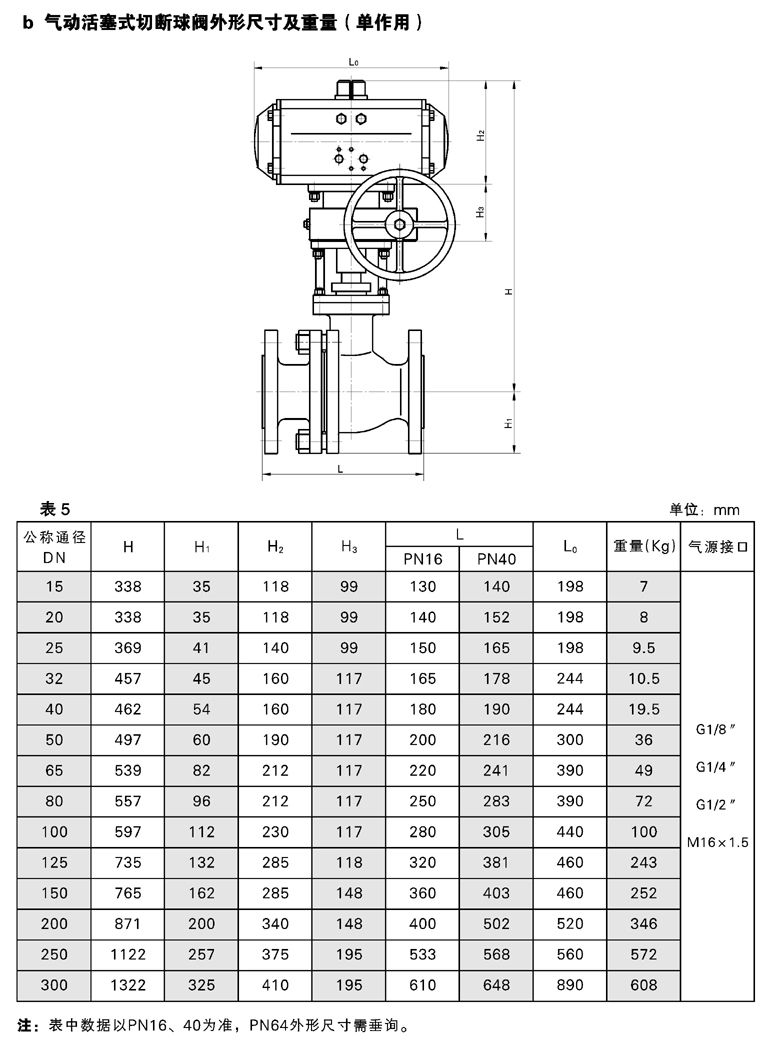

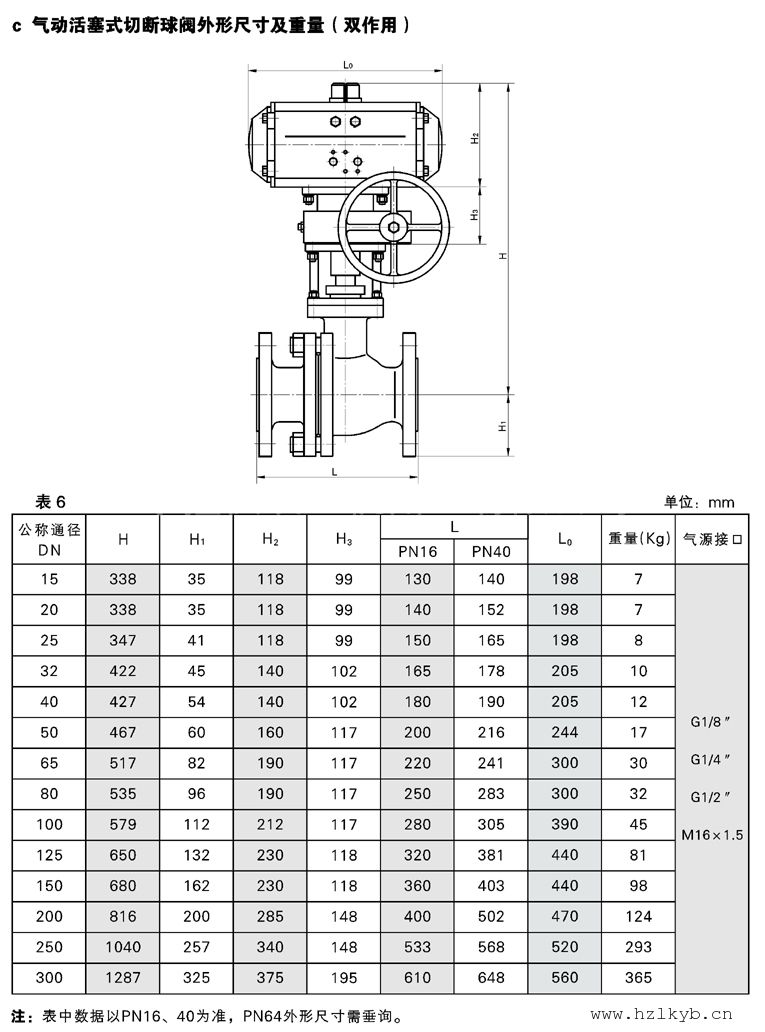

    六、气动球阀的外形尺寸(单作用、双作用):


    七、订货时请用户提供以下资料:
    ◇ 名称、型号
    ◇ 公称通径(mm)
    ◇ 公称压力(Mpa)
    ◇ 阀前压力、阀后压力、介质名称、温度、状态、
    ◇ 执行器要求(单作用、双作用)
    ◇ 阀体、阀内件及填料材质
    ◇ 所配附件要求
    ◇ 阀门法兰标准
    ◇ 其他特殊要求
