    ZZYN-25B蒸汽大流量减压阀自力式压力调节阀乐控仪表

    产品型号: ZZYN-25B
    品  牌: 乐控仪表
    • ≧1 台
      ¥3900.00
    所 在 地: 浙江杭州富阳市
    更新日期: 2021-09-13
    详细信息

    一、产品介绍:

      ZZYN-25B蒸汽大流量减压阀自力式压力调节阀阀体内有两个阀座、阀芯,阀芯为双导向结构。无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。
      自力式压力调节阀系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、25、40、63、100、250、320;阀体口径范围DN20~300;泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户况要求。



    二、产品特点:

    (1)ZZYN-25B蒸汽大流量减压阀自力式压力调节阀由于流体压力作用在两个阀芯上(平衡式结构),不平衡力相互抵消很多,因此允许压差大。
    (2)额定流量系数大。流通能力大,与相同口径的其他控制阀比较,双座阀可流过更多流体,同口径双座阀流通能力比单座阀流通能力约大20%-50/%。
    (3)正体阀和反体阀的改装方便。由于双座阀采用顶底双导向,因此,只需将阀芯和阀座反过来安装就能将正体阀改为反体阀,反体阀改为正体阀,而不需要改选执行机构的正作用或反作用类型。

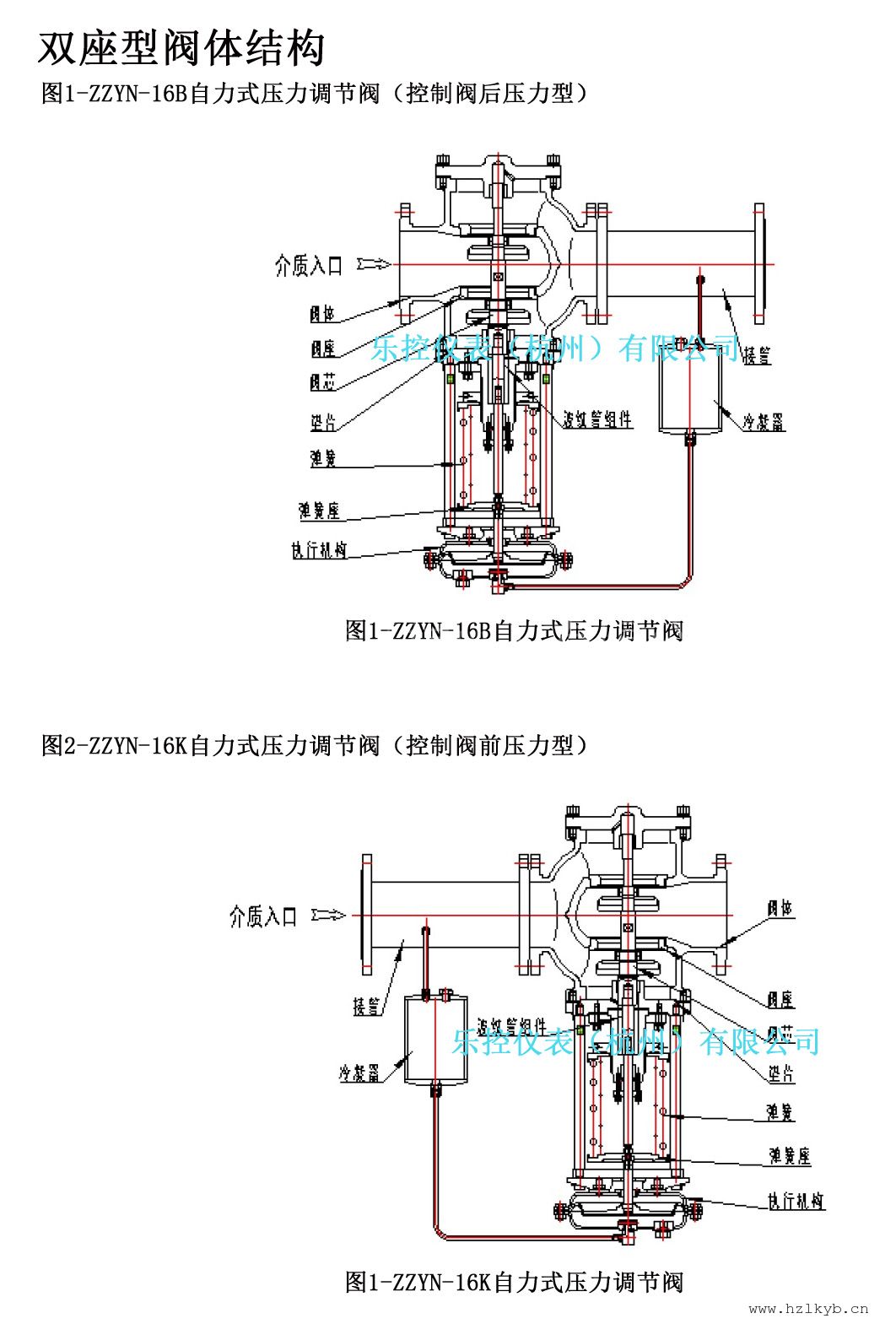

    三、双座型阀内结构:

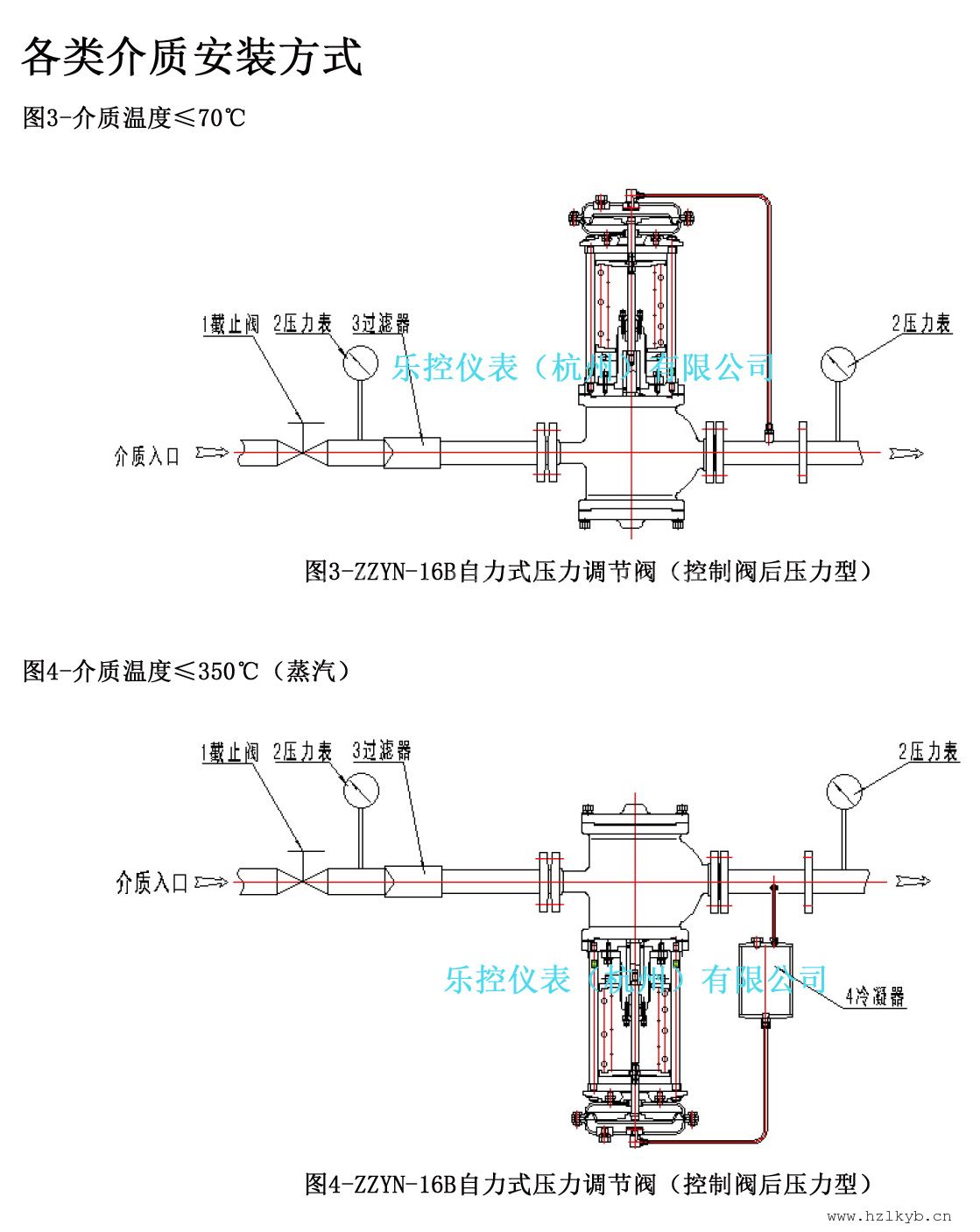

    四、不同介质的安装方式:

    五、执行机构分类:

    型   式

    薄膜式

    活塞式

    波纹管式

    项     目







    用途

    设定值≤0.6MPa

    设定值>0.6MPa

    膜片材质

    橡胶、氟橡胶、耐油橡胶

    ---

    ---

    活塞材质

    ---

    铝合金



    波纹管材质

    ---

    ---

    304/316

    接口

    M16×1.5

    作用方式

    压开型(K型);压闭型(B型)

    使用温度

    配置冷凝器≤350℃

    标配阀门附件

    取压管(含取压接头) /  冷凝器(介质为蒸汽时专配)

    可选配阀门附件

    取压接管、截止阀、压力表、法兰、垫片及紧固件



    六、
    节流后温度的变化
        气体通过阀门节流过程中的温度变化比较复杂,节流后温度可能会降低,可能会升高,也可能不变。要判定节流后温度的变化情况,需要判定介质的焦耳—汤姆逊系数μJ,该系数是表征在焓值不变的情况下温度对压力的微分关系。由参考文献2提供的曲线图可知:在转回曲线和温度轴内部包含的区域,μJ>0,称为冷效应区。阀前温度处于该区域内的气体介质,节流后温度会降低。且压差越大,温度下降得越低;而在转回曲线和温度轴外部包含的区域,μJ<0,称为热效应区。阀前温度处于该区域内的气体介质,节流后温度会升高;若阀前温度刚好处于转回曲线上,则通过阀门节流后温度不变。实际上大多数的气体经节流后温度都会降低,只有极少数气体,如H2He在常温下节流后的温度会升高。例如天然气的液化就是利用该特性来进行的。
