储罐阻火呼吸阀在氮封系统中的应用
2021-04-28 12:39:37 来源：乐控仪表（杭州）有限公司
储罐阻火呼吸阀在氮封系统中的应用一、介绍：

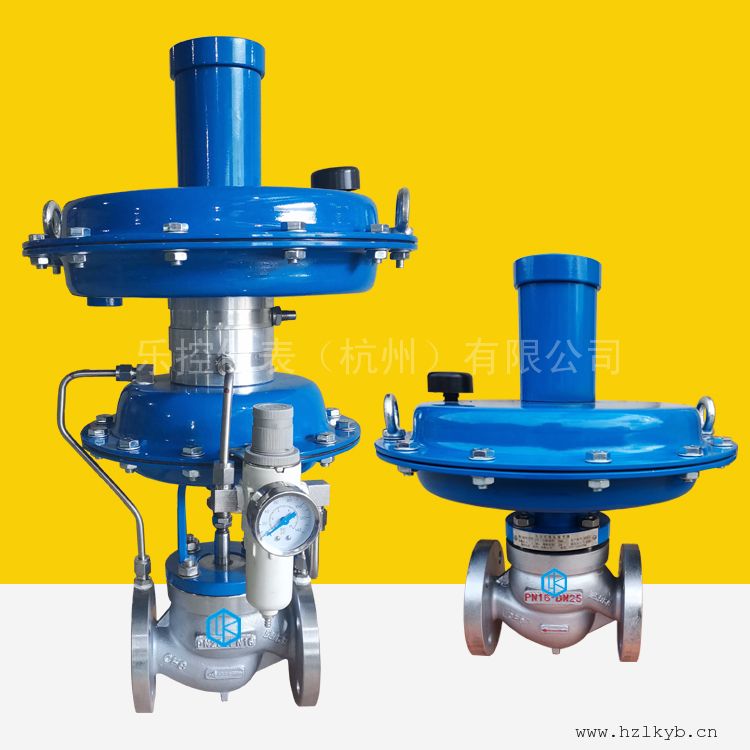

一套完整的氮封系统是由供氮阀（ZZYVP-16B带指挥器型自力式压力调节阀）、泄氮阀（ZZVP-16K自力式微压调节阀）和阻火呼吸阀组成。
二、氮封系统的工作原理：
氮封装置示意图中，储罐内成品液上端覆盖氮气（作用：防止罐内液体制品、挥发液等直接接触空气，避免挥发、变持，保证质量），通过氮封装置控制，可比较方便实现此功能。
物料出口阀开启放液时，储罐内液位下降，气相部分容积增大，氮气压力下降低于设定值1KPa，此时，供氮阀阀开启工作，向罐内补充氮气，使罐内压力增加至设定值1KPa，供氮阀自动关闭。同样，进液阀开启进液时，液位上升，气相部分容积减小，氮气压力上升，若压力超过设定值2KPa，泄氮阀自动开启泄压，直至压力降至设定值2KPa，泄氮阀关闭。
当供氮阀失效时，储罐内压力低于-295Pa时，呼吸阀打开自动呼入空气或氮气，保护储罐不受损坏。当泄氮阀失效时，压力超过3KPa时，呼吸阀自动打开吸出压力，直至压力泄至3KPa时，自动关闭。
三、呼吸阀的分解：

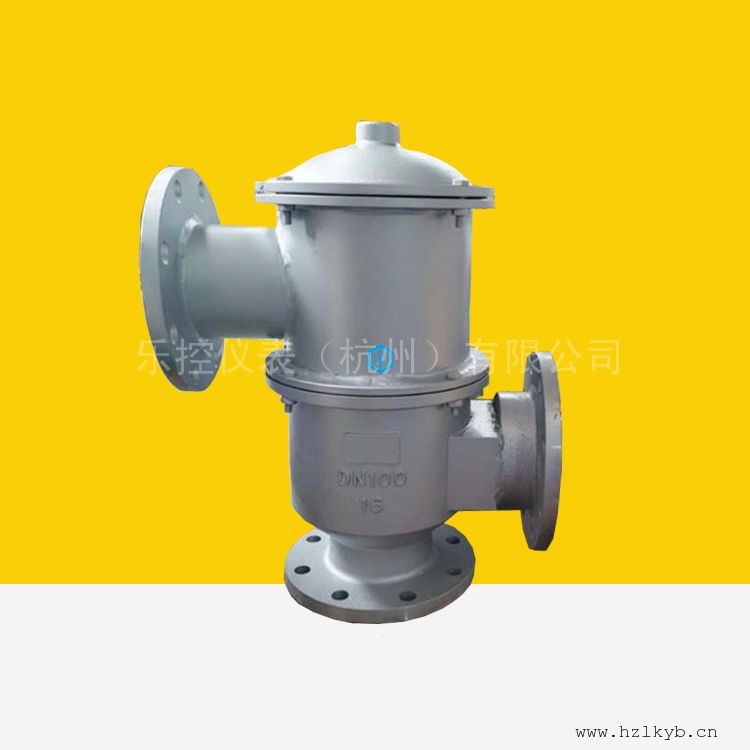

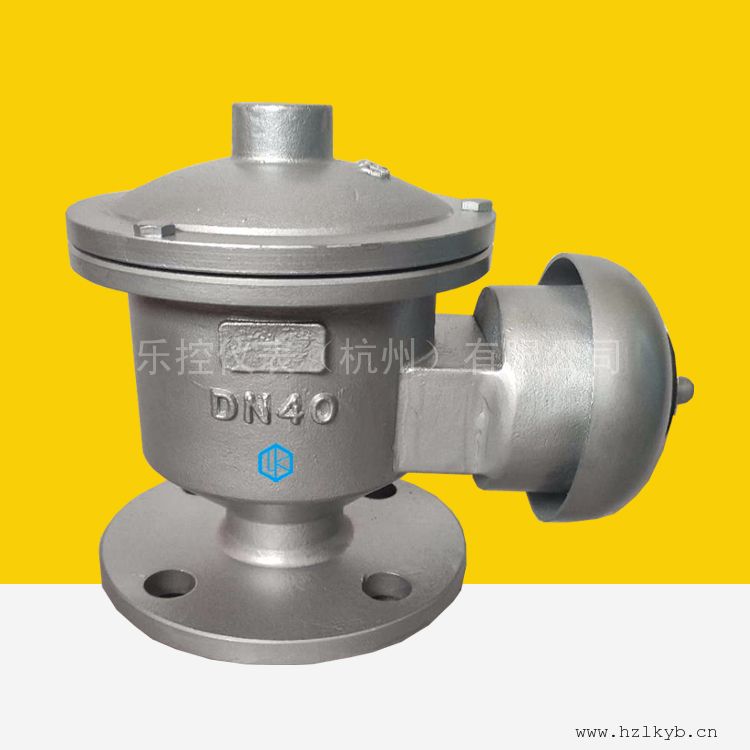

储罐阻火呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。将传统的储罐呼吸阀与储罐阻火器合二为一，阻火器改置于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内，具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点，且密封性能好，特别是高空作业时，检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。应安装在储罐气源的高点，以便降低物料蒸发损耗和顺利地提供通向呼吸阀直接和通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近。
储罐阻火呼吸阀是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。在一定的温度下，稀硫酸对碳钢的腐蚀速率随浓度的提高而增强，达到一定浓度后，腐蚀速率随浓度的提高而急剧下降。对于浓度在80%以上、温度小于60℃的浓硫酸，碳钢和铸铁有较好的耐蚀性，但它不适合流动的硫酸。超过0.67m/s的流速会引起湍流腐蚀，特别在管线的进出口位置。
